Słupek antyterrorystyczny stały HORMANN F 275-M30-900 SF - płytki montaż w podłożu

Słupek antyterrorystyczny stały HORMANN F 275-M30-900 SF - płytki montaż w podłożu

Słupki serii High Security Line służą do zabezpieczania obiektów o szczególnym statusie.
Słupki tej serii dostępne są w wersji automatycznej, przenośnej i stałej. Posiadają certyfikaty wydane na podstawie przeprowadzonych testów zderzeniowych bądź spełniają odpowiednie wymogi z zakresu bezpieczeństwa. Cylindry słupków High Security Line nie różnią się wyglądem od cylindrów słupków serii Security Line.

Warunkiem wydania certyfikatu dla słupków, zapór i szlabanów drogowych jest przeprowadzenie testów zderzeniowych w realnych warunkach z wykorzystaniem bardzo dużych obciążeń. Przykładowo w jednym z testów (zdalnie sterowany) samochód ciężarowy o masie 7,5 ton uderza w zaporę drogową z prędkością 80 km/h. Różne certyfikaty wydawane przez organizacje amerykańskie i europejskie są uznawane  na całym świecie za równoważne, o ile ich podstawą są takie same wymagania.

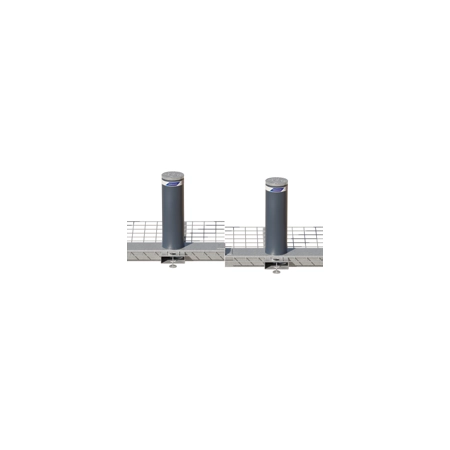

Słupki stałe - płytkiego montażu

• Do montażu na przewodach zasilających ułożonych w ziemi lub np. nad garażami podziemnymi
• Bardzo mała głębokość montażu wynosząca tylko 200 mm do zastosowań drogowych, nawierzchnie z asfaltem
• Opcjonalnie: głębokość montażu 300 mm do nawierzchni drogowych na przykład z kostką brukową

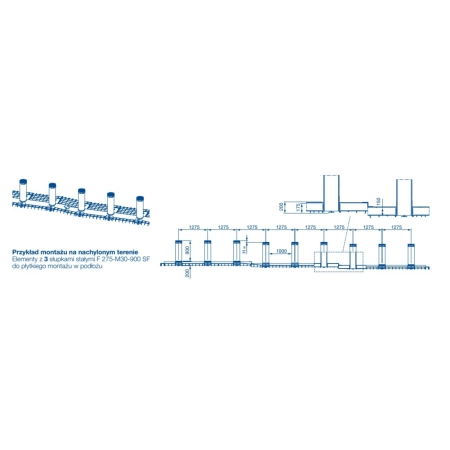

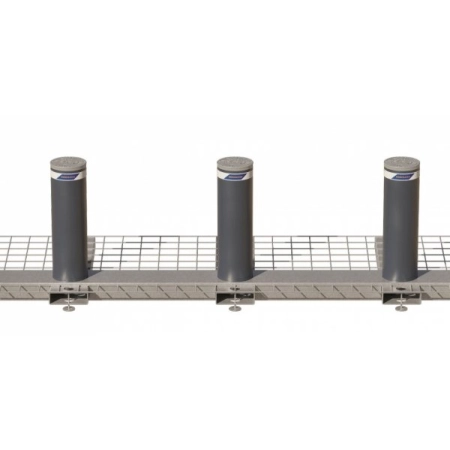

• Układ z dowolną liczbą rzędów, z wieloma słupkami

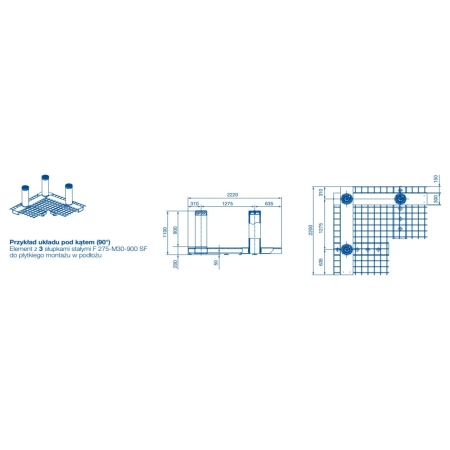

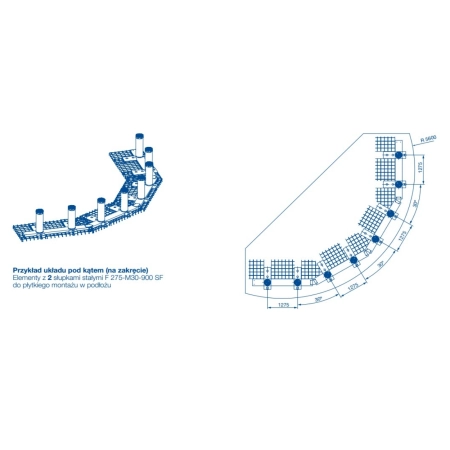

• Niestandardowe układy kątowe 90 °, 45 ° i kąty 30 °
• Harmonijny wygląd w połączeniu z innym słupkami z serii High Security

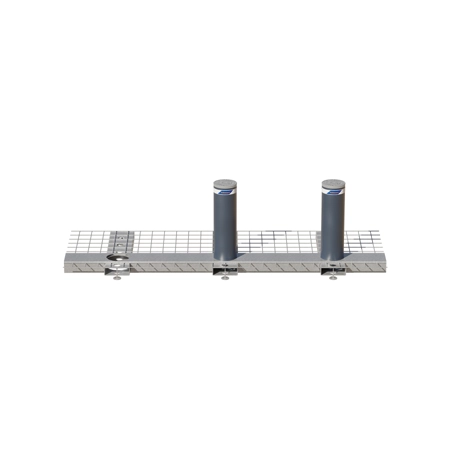

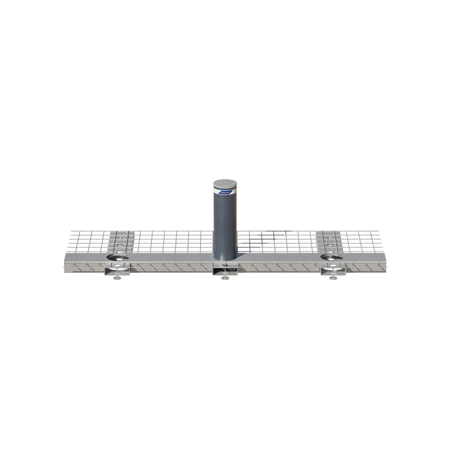

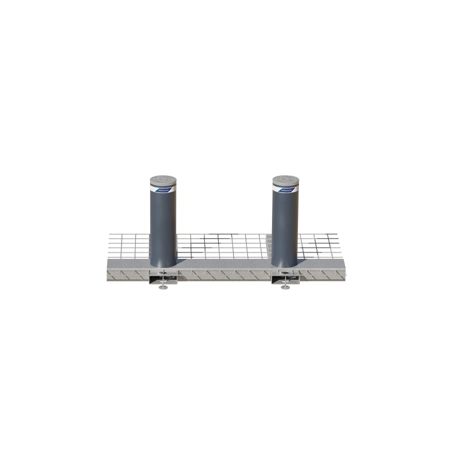

• Niewielkie prace ziemne i łatwy montaż dzięki gotowym do montażu modułom, w tym stalowe wzmocnienie i zbrojenie

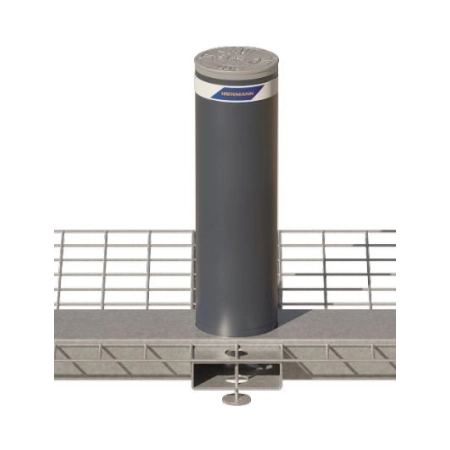

Słupki Hormann do płytkiego montażu F 275-M30-900 SF
ŚREDNICA:	273 mm
WYSOKOŚĆ:	900 mm
MATERIAŁ:	stal FE 510 / stal nierdzewna V2 A (AISI 304) / V4 A (AISI 316)
GRUBOŚĆ MATERIAŁU:	10 mm
ENERGIA UDERZENIA NIEPOWODUJĄCA ZNISZCZEŃ:	250 000 J
ENERGIA UDERZENIA POWODUJĄCA ZNISZCZENIA:	750 000 J
CERTYFIKAT BEZPIECZEŃSTWA:	M30, K4, PAS68, IWA14‑1
PAS ODBLASKOWY:	TAK
WYKOŃCZENIE POWIERZCHNI	stal z powłoką antykorozyjną / stal nierdzewna (lakierowana lub szczotkowana)
GŁĘBOKOŚĆ FUNDAMENTOWNIA (ASFALT)	200 mm
GŁĘBOKOŚĆ FUNDAMENTOWNIA (BRUK)	300 mm
PRZEWÓD ZASILAJĄCY OŚWIETLENIE LED:	standardowo 10 m (maks. 80 m)



American Certification DOS SD-SDT – 02.01		Certification PAS68:2013
Wydany przez Texas Transportation Institute		Wydany przez Aisico srl
The Texas A&M University System, Texas U.S.A		Crash test Center, Pereto (Aq) – Włochy
Test zderzeniowy – klasa K12		Test zderzeniowy – specyfikacja PAS68:2013
Masa pojazdu: 6,8 t		Masa pojazdu: 7,5 t
Prędkość: 80 km/h		Prędkość: 80 km/h
Energia uderzenia: 1679012 J		Energia uderzenia: 1851852 J
Test zderzeniowy – klasa K4		Test zderzeniowy – specyfikacja PAS68:2013
Masa pojazdu: 6,8 t		Masa pojazdu: 7,5 t
Prędkość: 50 km/h		Prędkość: 50 km/h
Energia uderzenia: 655864 J		Energia uderzenia: 723380 J
Certification ASTM F2656-07		Certification IWA14-1:2013
Wydany przez at Karco Engineering, LLC.		Wydany przez Aisico srl
Automotive Research Center, Adelanto CA, U.S.A.		Crash test Center, Pereto (Aq) – Włochy
Test zderzeniowy – klasa M50		Test zderzeniowy – specyfikacja IWA14-1:2013
Masa pojazdu: 6,8 t		Masa pojazdu: 7,2 t
Prędkość: 80 km/h		Prędkość: 50 km/h
Energia uderzenia: 1679012 J		Energia uderzenia: 694444 J
Test zderzeniowy – klasa M30		Test zderzeniowy – specyfikacja IWA14-1:2013
Masa pojazdu: 6,8 t		Masa pojazdu: 7,2 t
Prędkość: 50 km/h		Prędkość: 80 km/h
Energia uderzenia: 655864 J		Energia uderzenia: 1777778 J



Porównanie certyfikatów międzynarodowych, wydawanych w Stanach Zjednoczonych oraz Wielkiej Brytanii
Poprzednia metoda badania	Obecna metoda badania	Obecna metoda badania	Obecne metody badań
Stany Zjednoczone	Stany Zjednoczone	Wielka Brytania	międzynarodowe
K4	M30	PAS68	IWA14
K12	M50	PAS68	IWA14



Firma Herz posiada wieloletnie doświadczenie projektowe umożliwiające dopasowanie najlepszego rozwiązania do zabezpieczenia każdego rodzaju obiektu.
Zapewniamy także montaż elementów bezpieczeństwa i urządzeń antyterrorystycznych wraz z serwisem.



Skontaktuj się z nami. Odpowiemy na wszelkie pytania.
