BRAMA UCHYLNA DORMAKABA KENTAUR FGE-M01

DOSTĘPNOŚĆ: NA ZAMÓWIENIE

CZAS WYSYŁKI: Zapytaj o termin wysyłki, tel.(22) 788 10 44

KOSZT WYSYŁKI: od 25,00 zł

NUMER KATALOGOWY: KENTAUR FGE-M01

KOD PRODUCENTA: FGE-M01

STAN PRODUKTU: NOWY

GWARANCJA: 24 MIESIĄCE (z opcją przeglądu)

Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt

Poleć znajomemu Specyfikacja PDF

OPIS PRODUKTU

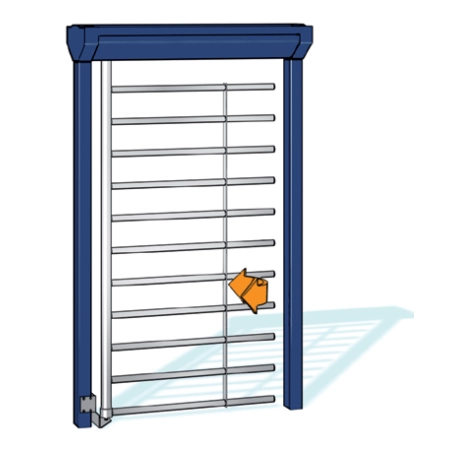

BRAMA UCHYLNA DORMAKABA KENTAUR FGE-M01

Kołowroty wysokie Kentaur

Wytrzymałe furty obrotowe z rodziny produktów Kentaur nadają się doskonale do niezawodnego zabezpieczenia stadionów, zewnętrznych obszarów zakładów pracy. W połączeniu z czytnikami i systemem biometrycznym przejmują one rolę personelu kontrolującego i zapewniają uregulowany i pojedynczy dostęp na teren firmy.

Furty obrotowe Kentaur dostępne są w wersji z dwoma, trzema i czterema skrzydłami oraz w wielu wariantach i wykończeniach.

Zalety kołowrotów wysokich Kentaur:

Blokada punktu granicznego zapobiegająca zatrzaśnięciu wewnątrz urządzenia
Warianty ze zintegrowanym przejściem dla roweru, skrzydłem obrotowym do transportu materiału, drogą ucieczki lub klasą odporności antywłamaniowej WK2
Możliwość wyboru rodzajów barier grodzących, dachów, paneli bocznych wykonanych z różnych materiałów
Rotor wykonany ze stali nierdzewnej
Prędkość obrotu dostosowuje się do osoby przechodzącej
Energooszczędny napęd

Miejsca zastosowania:

Stadiony piłkarskie, hale sportowe
Zakłady pracy
Ogrodzenia zewnętrzne zakładów produkcyjnych
Tereny lotniskowe i portowe
Elektrownie
Ogrodzenia parkingów
Parkingi rowerowe
Zakłady karne
Instalacje wojskowe
Placówki edukacyjne

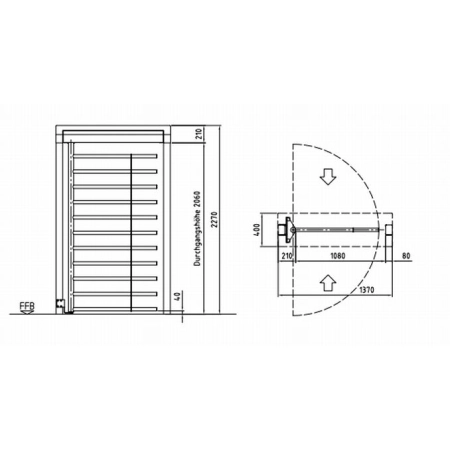

RYSUNEK TECHNICZNY BRAMA UCHYLNA KENTAUR FGE-M01

DANE TECHNICZNE BRAMA UCHYLNA KENTAUR FGE-M01

Instalacje standardowe	FGE-M01
Zastosowanie	Przejście bez barier dla osób i transportu towarów.
Budowa Szerokość portalu	1370
Wysokość całkowita (bez op. daszku)	2270
Wysokość przejścia	2060
Szerokość przejścia	1080
Portal i obudowa	Stal
Zamykana klapa konserwacyjn	Aluminium.
Rotor skrzydła drzwiowego z kolumną rurową Ø 89 mm	z 11 prętowym rotorem ze stali nierdzewnej, AISI 304.
Element blokujący	Ze stali, a na stronach przednich z okładziną ze stali nierdzewnej.
Ograniczenie przejścia	Z prętami wypełniającymi ze stali
Widoczne powierzchnie	Skrzydło obrotowe, stal nierdzewna, błyszcząca. Części stalowe cynkowane ogniowo. Części aluminiowe w RAL 9006 (szare aluminium).
Kategoria korozyjności	C3 wg DIN EN ISO 12944-2.
Funkcje	Typ 2 *****
Elektryka	Sterownik zintegrowany w ramach instalacji.
Zasilanie	100–240 V AC, 50/60 Hz, 253 VA.
Moc spoczynkowa	20 VA.
Instalacja	Na powierzchni wykończonej FFL.
Opcjonalne daszki	Odpowiednie przy maks. obciążeniu śniegiem
	5,5 kN/m². Odpowiednie przy maks. obciążeniu oddziaływaniem wiatru 108 km/h.
Stopnie ochrony	Obudowa IP33, komponenty prowadzące napięcie sieciowe IP43.
* Typ 0 Ruch ręczny; mechaniczny w jednym kierunku wolny / ruch przeciwny zablokowany
** Typ 1.1. z zasilaczem i mikroprzełącznikiem, sterowanie klamkowe po stronie inwestora, opcjonalnie z przekaźnikiem
*** Typ 1.1. ruch ręczny, jeden kierunek sterowany elektrycznie / kierunek przeciwny zablokowany
**** Typ 1.2 ruch ręczny, 2 kierunki sterowane elektrycznie
***** Typ 2 ruch silnikowy, serwonapęd pozycjonujący / 2 kierunki sterowane elektrycznie

OPCJE DLA KOŁOWRÓT FURT KENTAUR

FTS-E01

FTS-L04

FTS-E02

FTS-E03

FTS-E04

FTS-E05

FTS-L06

FTS-E06

FTS-M01

FTS-M02

FTS-M03

FTS-M05

FTS-L01

FTS-L05

FGE-M01

Budowa

Obudowa z zamykanym panelem przednim z lekkiego metalu, powlekana tworzywem sztucznym, w odcieniu RAL lub z błyszczącej stali nierdzewnej.

●

Dachy D1, D2 i D3 W zależności od typu z wariantami: Cynkowana ogniowo konstrukcja wsporcza daszku i aluminiowa krawędź dachu 200 oraz blacha trapezowa, powlekane tworzywem sztucznym, dostępne w odcieniu RAL.

●

Oprócz szarego dostępny jest również odpływ wody wykonany ze stali szlachetnej lub powlekany tworzywem sztucznym w odcieniu RAL.

Cynkowany ogniowo lub powlekany tworzywem sztucznym w odcieniu RAL, gięty element blokujący w miejsce prętowych belek blokujących.

●

Rotor skrzydła drzwiowego z pałąkowymi rotorem z giętym elementem blokującym.

●

Rotor skrzydła drzwiowego ze stali nierdzewnej AISI 316.

●

Dla każdego kierunku mechaniczne odblokowanie dźwigni przechylnej z półcylindrem profilowym, zamontowane na klapie konserwacyjnej.

●

Widoczne powierzchnie

Części stalowe i klapy konserwacyjne malowane proszkowo w kolorze RAL.

●

Kategoria korozyjności C5-M.

●

Funkcje

Otwieracz drzwi otwierany bez prądu lub zamykany bez prądu.

●

Zamykacz drzwi z szyną ślizgową, zamontowany w obudowie portalu lub napędzie do każdych zintegrowanych drzwi.

●

Dwa kamienie betonowe ze zintegrowanymi pętlami indukcyjnymi zamiast umieszczonych luzem pętli.

●

Generator losowy z sygnałem dźwiękowym lub bez.

●

Elektryka

Przygotowanie do montażu stacji odbiorczej dormakaba 90 04 lub kompaktowego czytnika dormakaba 91 04.

●

Różne konsole całkowicie ze stali nierdzewnej lub z tworzywa sztucznego bądź aluminium w kolorze instalacji lub RAL 9006. Płyty przednie konsoli aluminiowych dostępne z tworzywa sztucznego lub stali nierdzewnej.

●

Przycisk do ręcznego zwalniania pojedynczego.

●

Zwolnienie ciągłe w kierunku wejścia i wyjścia.

●

Panel sterowania i ramy lub obudowy natynkowe.

●

Dodatkowe płytki do rozszerzenia istniejących wejść i wyjść w agregacie typu 2.

●

Różne instalacje sygnałowe.

●

Różne oświetlenie LED i przełączniki zmierzchowe.

●

Ogrzewanie.

●

Instalacja

Fabryczny montaż instalacji bramki obrotowej możliwy przy rodzaju mocowania „gotowa podłoga” i „surowa podłoga”.

●

Instalacja na gotowej podłodze X = 0.

●

Instalacja na surowej podłodze X = 150 mm.

●

OPCJE ZADASZEŃ DLA KOŁOWROTÓW FURT KENTAUR

FTS-E01

FTS-L04

FTS-E02

FTS-E03

FTS-E04

FTS-E05

FTS-L06

FTS-E06

FTS-M01

FTS-M02

FTS-M03

FTS-M05

FTS-L01

FTS-L05

FGE-M01

Dach D1 – Głębokość 1500 lub 2770 (wysokość całkowita 120)

Szerokość

1650

●

1820

●

2220

●

2330

●

2620

●

2720

●

Dach D2 i dach D3 – głębokość 2820 (krawędź dachu 200)

Szerokość

1830

●

2000

●

2400

●

2510

●

2800

●

2900

●

Dachy w celu zabezpieczenia przed przechodzeniem górą i jako ochrona przed czynnikami atmosferycznymi
Dach D1
Stalowa konstrukcja wsporcza cynkowana ogniowo, osłona z blachy trapezowej w kolorze RAL 9002 szara biel (opcjonalnie powlekana tworzywem sztucznym w odcieniu RAL). W instalacjach wielokrotnych dostarczany jest dach jednolity. Od czterech instalacji na środku wymagany jest odpływ wody. Odstęp między instalacjami wynosi 50 mm.
Dach D2
Konstrukcja wsporcza stalowa, cynkowana ogniowo, osłona z blachy trapezowej w RAL 9002 szara biel (opcjonalnie powlekany tworzywem sztucznym w odcieniu RAL). Z krawędzią daszku, w kolorze RAL 9006, z odpływem wody z PVC, szary.
W instalacjach wielokrotnych dostarczany jest dach jednolity. Odstęp między instalacjami wynosi 50 mm. Krawędź daszku jest jednolita do długości 6,4 m.
Dach D3
Konstrukcja wsporcza stalowa, cynkowana ogniowo, osłona z blachy trapezowej w RAL 9002 szara biel (opcjonalnie powlekany tworzywem sztucznym w odcieniu RAL). Z krawędzią daszku, w kolorze RAL 9006, z odpływem wody z PVC, szary. Dolna strona daszku z okładziną panelową aluminiową, biel lotosu. W instalacjach wielokrotnych dostarczany jest dach jednolity. Odstęp między instalacjami wynosi 50 mm. Krawędź daszku jest jednolita do długości 6,4 m.
Wszystkie dachy wytrzymują maks. obciążenie śniegiem 5,5 kN/m² = strefa 3 obciążenia śniegiem wg
DIN EN 1991-1-3 i maks. obciążenie wiatrem 108 km/h = strefa 4 obciążenia wiatrem wg DIN EN 1991-1-4.
