DORMAKABA

DOSTĘPNOŚĆ: NA ZAMÓWIENIE

CZAS WYSYŁKI: 3 DNI

KOSZT WYSYŁKI: od 25,00 zł

NUMER KATALOGOWY: KENTAUR FTS-L01

KOD PRODUCENTA: FTS-L01

STAN PRODUKTU: NOWY

GWARANCJA: 24 MIESIĄCE (z opcją przeglądu)


CENA SPECJALNA | tel. (22) 788 10 44 |

  • OPIS PRODUKTU

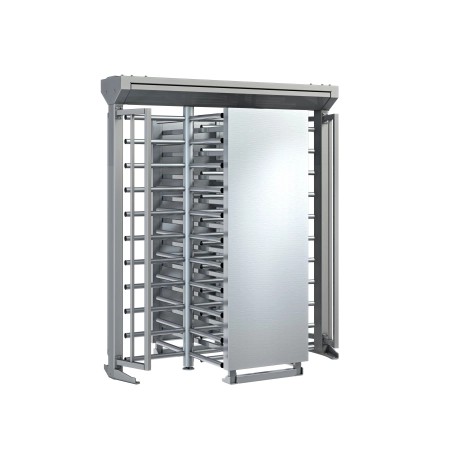

FURTA KOŁOWRÓT DORMAKABA KENTAUR FTS-L01

Kołowroty wysokie Kentaur

Wytrzymałe furty obrotowe z rodziny produktów Kentaur nadają się doskonale do niezawodnego zabezpieczenia stadionów, zewnętrznych obszarów zakładów pracy. W połączeniu z czytnikami i systemem biometrycznym przejmują one rolę personelu kontrolującego i zapewniają uregulowany i pojedynczy dostęp na teren firmy.

Furty obrotowe Kentaur dostępne są w wersji z dwoma, trzema i czterema skrzydłami oraz w wielu wariantach i wykończeniach.



Zalety kołowrotów wysokich Kentaur:

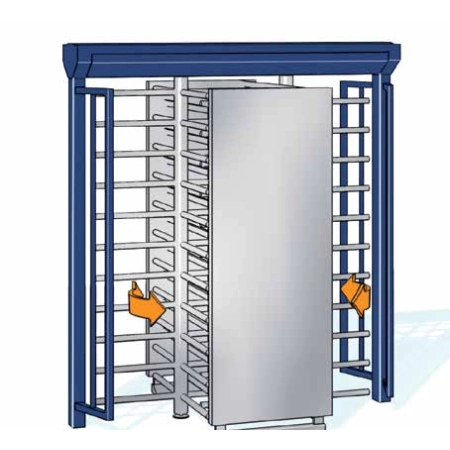

  • Blokada punktu granicznego zapobiegająca zatrzaśnięciu wewnątrz urządzenia
  • Warianty ze zintegrowanym przejściem dla roweru, skrzydłem obrotowym do transportu materiału, drogą ucieczki lub klasą odporności antywłamaniowej WK2
  • Możliwość wyboru rodzajów barier grodzących, dachów, paneli bocznych wykonanych z różnych materiałów
  • Rotor wykonany ze stali nierdzewnej
  • Prędkość obrotu dostosowuje się do osoby przechodzącej
  • Energooszczędny napęd



Miejsca zastosowania:

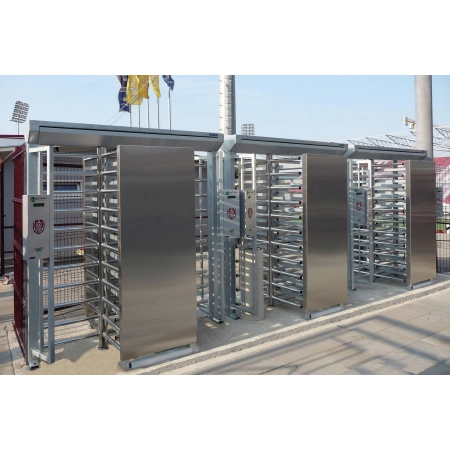

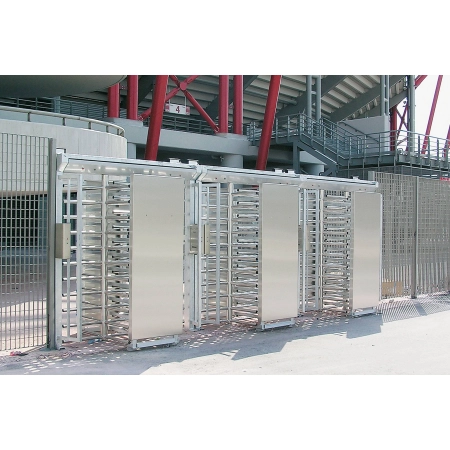

  • Stadiony piłkarskie, hale sportowe
  • Zakłady pracy
  • Ogrodzenia zewnętrzne zakładów produkcyjnych
  • Tereny lotniskowe i portowe
  • Elektrownie
  • Ogrodzenia parkingów
  • Parkingi rowerowe
  • Zakłady karne
  • Instalacje wojskowe
  • Placówki edukacyjne

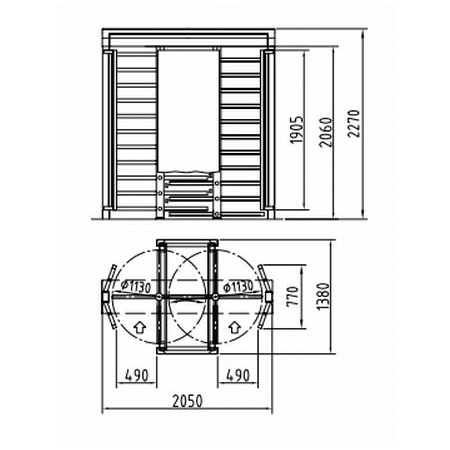

RYSUNEK TECHNICZNY KOŁOWRÓT KENTAUR FTS-L01

alt


DANE TECHNICZNE KOŁOWRÓT KENTAUR FTS-L01
Instalacje standardowe FTS-L01
Budowa Średnica kolumny 1130
Szerokość portalu 2050
Wysokość całkowita (bez op. daszku) 2270
Wysokość przejścia 2060
Szerokość przejścia 490
Portal i obudowa Stal
Zamykana klapa konserwacyjn Aluminium.
Rotor skrzydła drzwiowego z kolumną rurową Ø 89 mm 90°, z 11 prętowym rotorem ze stali nierdzewnej, AISI 304.
Element blokujący W części środkowej ze stali, a na stronach przednich szlifowany matowo z okładziną ze stali nierdzewnej.
Ograniczenie przejścia Z prętami wypełniającymi ze stali
  Dzięki wchodzącym w siebie krzyżakom skrzydeł drzwiowych potrzeba niewiele miejsca.
Widoczne powierzchnie Rotor skrzydła drzwiowego: stal nierdzewna, połysk, AISI 304, części stalowe: cynkowane ogniowo, części aluminiowe w kolorze RAL 9006 (szare aluminium).
Kategoria korozyjności C3 wg DIN EN ISO 12944-2.
Funkcje Typ 1.1 ** Typ 1.1 *** Typ 1.2 **** Typ 2 *****
Elektryka Sterownik zintegrowany w ramach instalacji.
Zasilanie 100–240 V AC, 50/60 Hz, 506 VA.
Moc spoczynkowa 40 VA.
Instalacja Na powierzchni wykończonej FFL.
Opcjonalne daszki Odpowiednie przy maks. obciążeniu śniegiem
  5,5 kN/m². Odpowiednie przy maks. obciążeniu oddziaływaniem wiatru 108 km/h.
Stopnie ochrony Obudowa IP33, komponenty prowadzące napięcie sieciowe IP43.
* Typ 0 Ruch ręczny; mechaniczny w jednym kierunku wolny / ruch przeciwny zablokowany
** Typ 1.1. z zasilaczem i mikroprzełącznikiem, sterowanie klamkowe po stronie inwestora, opcjonalnie z przekaźnikiem
*** Typ 1.1. ruch ręczny, jeden kierunek sterowany elektrycznie / kierunek przeciwny zablokowany
**** Typ 1.2 ruch ręczny, 2 kierunki sterowane elektrycznie
***** Typ 2 ruch silnikowy, serwonapęd pozycjonujący / 2 kierunki sterowane elektrycznie


OPCJE DLA KOŁOWRÓT FURT KENTAUR
  FTS-E01 FTS-L04 FTS-E02 FTS-E03 FTS-E04 FTS-E05 FTS-L06 FTS-E06 FTS-M01 FTS-M02 FTS-M03 FTS-M05 FTS-L01 FTS-L05 FGE-M01
Budowa
Obudowa z zamykanym panelem przednim z lekkiego metalu, powlekana tworzywem sztucznym, w odcieniu RAL lub z błyszczącej stali nierdzewnej.
Dachy D1, D2 i D3 W zależności od typu z wariantami: Cynkowana ogniowo konstrukcja wsporcza daszku i aluminiowa krawędź dachu 200 oraz blacha trapezowa, powlekane tworzywem sztucznym, dostępne w odcieniu RAL.
Oprócz szarego dostępny jest również odpływ wody wykonany ze stali szlachetnej lub powlekany tworzywem sztucznym w odcieniu RAL.
Cynkowany ogniowo lub powlekany tworzywem sztucznym w odcieniu RAL, gięty element blokujący w miejsce prętowych belek blokujących.
Rotor skrzydła drzwiowego z pałąkowymi rotorem z giętym elementem blokującym.
Rotor skrzydła drzwiowego ze stali nierdzewnej AISI 316.
Dla każdego kierunku mechaniczne odblokowanie dźwigni przechylnej z półcylindrem profilowym, zamontowane na klapie konserwacyjnej.
Widoczne powierzchnie
Części stalowe i klapy konserwacyjne malowane proszkowo w kolorze RAL.
Kategoria korozyjności C5-M.
Funkcje
Otwieracz drzwi otwierany bez prądu lub zamykany bez prądu.
Zamykacz drzwi z szyną ślizgową, zamontowany w obudowie portalu lub napędzie do każdych zintegrowanych drzwi.
Dwa kamienie betonowe ze zintegrowanymi pętlami indukcyjnymi zamiast umieszczonych luzem pętli.
Generator losowy z sygnałem dźwiękowym lub bez.
Elektryka
Przygotowanie do montażu stacji odbiorczej dormakaba 90 04 lub kompaktowego czytnika dormakaba 91 04.
Różne konsole całkowicie ze stali nierdzewnej lub z tworzywa sztucznego bądź aluminium w kolorze instalacji lub RAL 9006. Płyty przednie konsoli aluminiowych dostępne z tworzywa sztucznego lub stali nierdzewnej.
Przycisk do ręcznego zwalniania pojedynczego.
Zwolnienie ciągłe w kierunku wejścia i wyjścia.
Panel sterowania i ramy lub obudowy natynkowe.
Dodatkowe płytki do rozszerzenia istniejących wejść i wyjść w agregacie typu 2.
Różne instalacje sygnałowe.
Różne oświetlenie LED i przełączniki zmierzchowe.
Ogrzewanie.
Instalacja
Fabryczny montaż instalacji bramki obrotowej możliwy przy rodzaju mocowania „gotowa podłoga” i „surowa podłoga”.
Instalacja na gotowej podłodze X = 0.
Instalacja na surowej podłodze X = 150 mm.


OPCJE ZADASZEŃ DLA KOŁOWROTÓW FURT KENTAUR
  FTS-E01 FTS-L04 FTS-E02 FTS-E03 FTS-E04 FTS-E05 FTS-L06 FTS-E06 FTS-M01 FTS-M02 FTS-M03 FTS-M05 FTS-L01 FTS-L05 FGE-M01
Dach D1 – Głębokość 1500 lub 2770 (wysokość całkowita 120)
Szerokość
1650
1820
2220
2330
2620
2720
Dach D2 i dach D3 – głębokość 2820 (krawędź dachu 200)
Szerokość
1830
2000
2400
2510
2800
2900

Dachy w celu zabezpieczenia przed przechodzeniem górą i jako ochrona przed czynnikami atmosferycznymi
Dach D1
Stalowa konstrukcja wsporcza cynkowana ogniowo, osłona z blachy trapezowej w kolorze RAL 9002 szara biel (opcjonalnie powlekana tworzywem sztucznym w odcieniu RAL). W instalacjach wielokrotnych dostarczany jest dach jednolity. Od czterech instalacji na środku wymagany jest odpływ wody. Odstęp między instalacjami wynosi 50 mm.
Dach D2
Konstrukcja wsporcza stalowa, cynkowana ogniowo, osłona z blachy trapezowej w RAL 9002 szara biel (opcjonalnie powlekany tworzywem sztucznym w odcieniu RAL). Z krawędzią daszku, w kolorze RAL 9006, z odpływem wody z PVC, szary.
W instalacjach wielokrotnych dostarczany jest dach jednolity. Odstęp między instalacjami wynosi 50 mm. Krawędź daszku jest jednolita do długości 6,4 m.
Dach D3
Konstrukcja wsporcza stalowa, cynkowana ogniowo, osłona z blachy trapezowej w RAL 9002 szara biel (opcjonalnie powlekany tworzywem sztucznym w odcieniu RAL). Z krawędzią daszku, w kolorze RAL 9006, z odpływem wody z PVC, szary. Dolna strona daszku z okładziną panelową aluminiową, biel lotosu. W instalacjach wielokrotnych dostarczany jest dach jednolity. Odstęp między instalacjami wynosi 50 mm. Krawędź daszku jest jednolita do długości 6,4 m.
Wszystkie dachy wytrzymują maks. obciążenie śniegiem 5,5 kN/m² = strefa 3 obciążenia śniegiem wg
DIN EN 1991-1-3 i maks. obciążenie wiatrem 108 km/h = strefa 4 obciążenia wiatrem wg DIN EN 1991-1-4.
