Brama ognioodporna i dymoszczelna segmentowa JN-TN30 EI 30 C2 Sa / S200 – bezpieczeństwo pożarowe bez kompromisów

Skuteczna ochrona stref pożarowych w nowoczesnych obiektach

Brama segmentowa JN-TN30 EI 30 C2 Sa / S200 została zaprojektowana z myślą o skutecznym oddzielaniu stref pożarowych w obiektach przemysłowych, logistycznych i użyteczności publicznej. Łączy wysokie parametry ochrony przeciwpożarowej z funkcjonalnością typową dla nowoczesnych bram segmentowych, zapewniając bezpieczną i wygodną eksploatację każdego dnia.

Dzięki specjalistycznej konstrukcji stanowi skuteczną barierę ograniczającą rozprzestrzenianie się ognia oraz dymu pomiędzy wydzielonymi częściami budynku.

Klasyfikacja EI 30 C2 Sa / S200 – ochrona przed ogniem i dymem

Brama spełnia wymagania klasy odporności ogniowej EI 30, zapewniając izolacyjność ogniową przez 30 minut. Dodatkowo klasyfikacje Sa oraz S200 potwierdzają skuteczność ograniczania przepływu dymu zarówno w temperaturze otoczenia, jak i podczas oddziaływania gorących gazów pożarowych.

Takie parametry mają kluczowe znaczenie dla ochrony dróg ewakuacyjnych, ograniczenia strat materialnych oraz zwiększenia bezpieczeństwa osób przebywających w budynku.

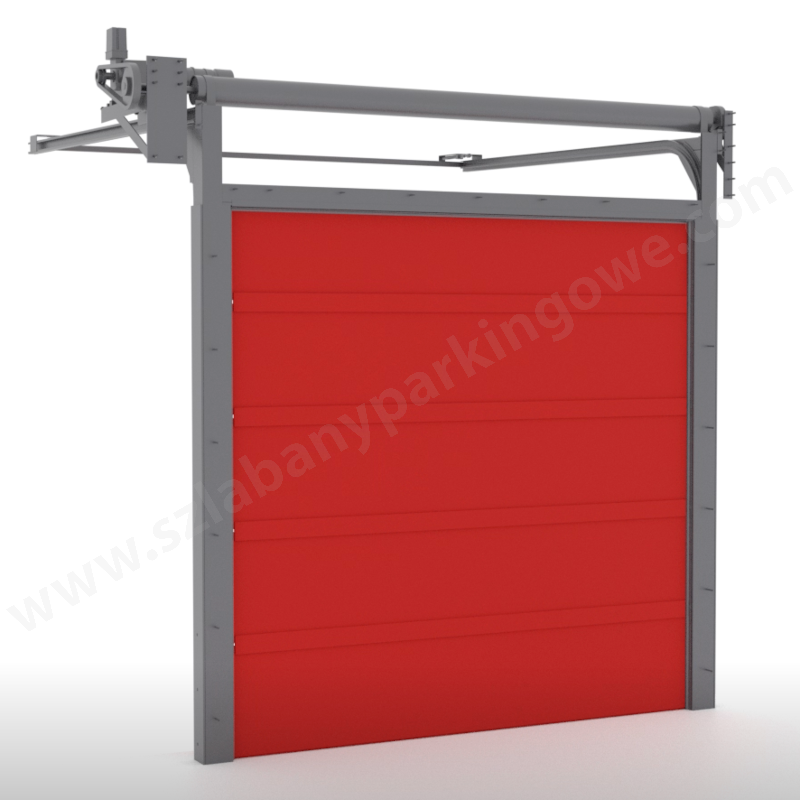

Segmentowa konstrukcja zapewniająca oszczędność przestrzeni

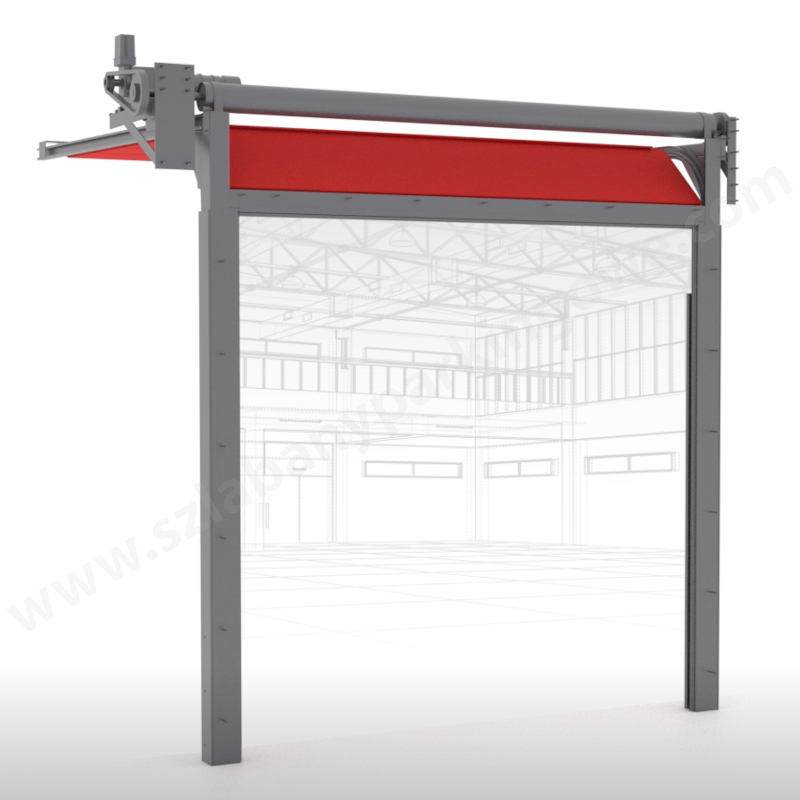

Zastosowanie konstrukcji segmentowej pozwala na efektywne wykorzystanie przestrzeni pod stropem. Podczas otwierania skrzydło prowadzone jest po systemie prowadnic, dzięki czemu nie wymaga dodatkowej przestrzeni przed lub za otworem.

Rozwiązanie doskonale sprawdza się w magazynach, centrach logistycznych, zakładach produkcyjnych oraz budynkach wielofunkcyjnych, gdzie liczy się maksymalna funkcjonalność przestrzeni roboczej.

Trwałe materiały i wysoka odporność eksploatacyjna

Konstrukcja bramy została opracowana z myślą o intensywnej eksploatacji w wymagających warunkach przemysłowych. Stabilne segmenty oraz odpowiednio dobrane materiały zapewniają wysoką wytrzymałość mechaniczną i długą żywotność całego systemu.

Precyzyjnie wykonane uszczelnienia wspierają właściwości dymoszczelne oraz poprawiają szczelność całej przegrody przeciwpożarowej.

Inteligentne bezpieczeństwo i niezawodna automatyka

Brama została wyposażona w nowoczesne rozwiązania sterowania umożliwiające bezpieczną pracę w codziennej eksploatacji. System automatyki może współpracować z instalacjami przeciwpożarowymi budynku, zapewniając automatyczne zamknięcie w przypadku alarmu pożarowego.

Połączenie odporności ogniowej, szczelności dymowej oraz funkcjonalności bramy segmentowej sprawia, że JN-TN30 EI 30 C2 Sa / S200 stanowi profesjonalne rozwiązanie dla inwestycji wymagających najwyższego poziomu bezpieczeństwa.

Poniżej znajduje się szczegółowa specyfikacja techniczna bramy segmentowej ppoż JN-TN30 EI 30 C2 Sa / S200. Zestawienie obejmuje najważniejsze parametry konstrukcyjne, wyposażenie standardowe oraz dostępne opcje konfiguracji.

Dane techniczne bramy segmentowej przeciwpożarowej JN-TN30 EI 30 C2 Sa / S200

Model	JN-TN30
Typ bramy	Brama segmentowa przeciwpożarowa
Klasa odporności ogniowej	EI₂ 30 C2 Sa lub EI₂ 30 C2 S200
Charakterystyka	Ognioodporna, szczelna i samoczynnie zamykająca się
Wariant ochrony dymowej	Sa – szczelność dymowa lub S200 – ochrona przed dymem
Skrzydło bramy	Segmenty bramy wyposażone w rolki jezdne na łożyskach kulkowych
Zabezpieczenie	Zabezpieczenie przed opadnięciem zgodne z DIN EN 12604
Materiał skrzydła i prowadnic	Ocynkowana blacha stalowa
Minimalna wysokość nadproża	280 mm
Szerokość światła przejazdu	Według projektu
Wysokość światła przejazdu	Według projektu
Wysokość nadproża	Według projektu
Napęd	Napęd przeciwpożarowy 400 V / 16 A z regulatorem odśrodkowym zapewniającym kontrolowaną prędkość zamykania
Zasilanie	400 V / 16 A
Wymiary szafy sterowniczej	400 × 500 × 210 mm
System podtrzymania otwarcia	Instalacja podtrzymania otwarcia testowana przez VdS, z podtrzymaniem akumulatorowym i czujkami dymu
Przycisk wyzwalający	1 czerwony przycisk kołyskowy
Sygnalizacja	1 sygnalizator optyczno-akustyczny
Dolna listwa bezpieczeństwa	Samonadzorująca listwa bezpieczeństwa
Praca przy zaniku zasilania	Funkcja podtrzymania oraz zamknięcie bramy zachowane również podczas awarii zasilania
Sterowanie	Podwójny przycisk natynkowy
Tryb pracy	Tryb czuwakowy (Dead Man)
Instalacja elektryczna	Kanał kablowy z tworzywa sztucznego w kolorze jasnoszarym

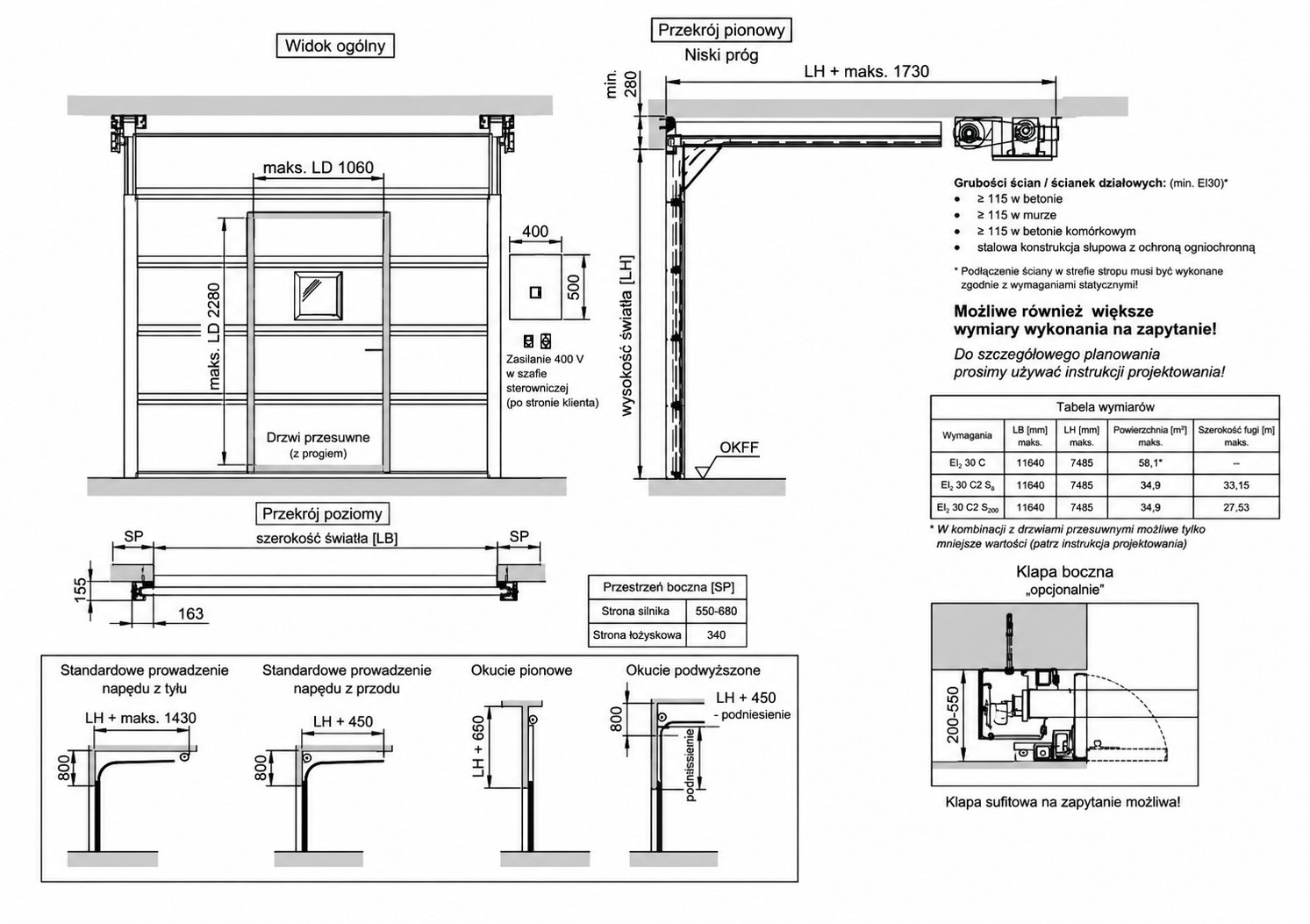

Brama segmentowa ppoż JN-TN30 EI 30 C2 Sa / S200 dostępna jest w wymiarach podanych na rysunku technicznym. Istnieje możliwość wykonania bramy na wymiar zgodnie z wymaganiami inwestycji.
Wymiary bramy ppoż JN-TN30 EI 30 C2 Sa / S200
