Brama ognioodporna, dymoszczelna opuszczana JN-AO30 EI 30 C2 Sa / S200

Brama ognioodporna, dymoszczelna opuszczana JN-AO30 EI 30 C2 Sa / S200

DOSTĘPNOŚĆ:

CZAS WYSYŁKI: Zapytaj o termin wysyłki, tel.(22) 788 10 44

NUMER KATALOGOWY: (8236)

KOD PRODUCENTA: JN-AO30

STAN PRODUKTU: NOWY

GWARANCJA: 24 MIESIĄCE (z opcją przeglądu)

TYP BRAMY: PODNOSZONA

Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt

Poleć znajomemu Specyfikacja PDF

OPIS PRODUKTU
DANE TECHNICZNE
WYMIARY

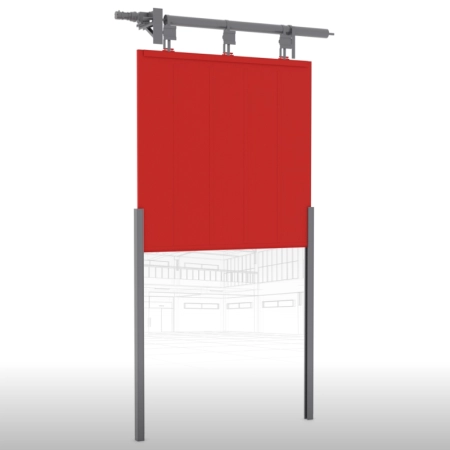

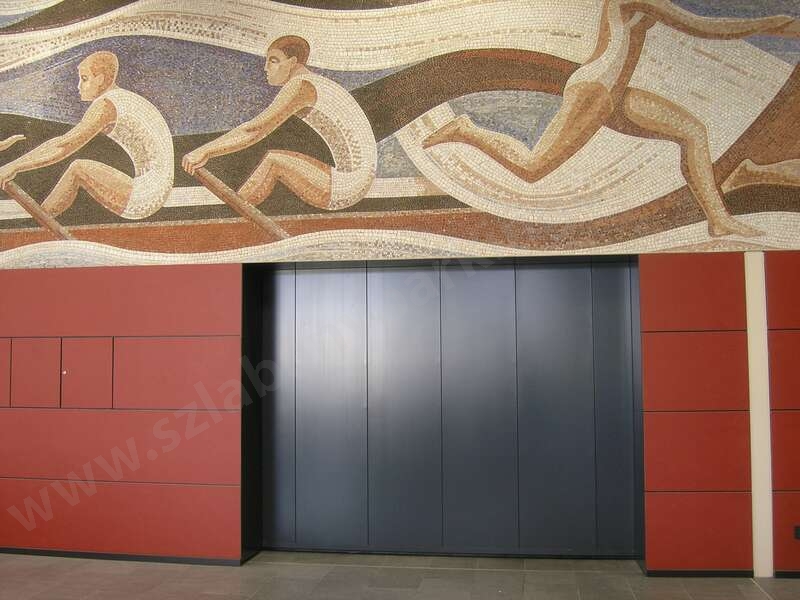

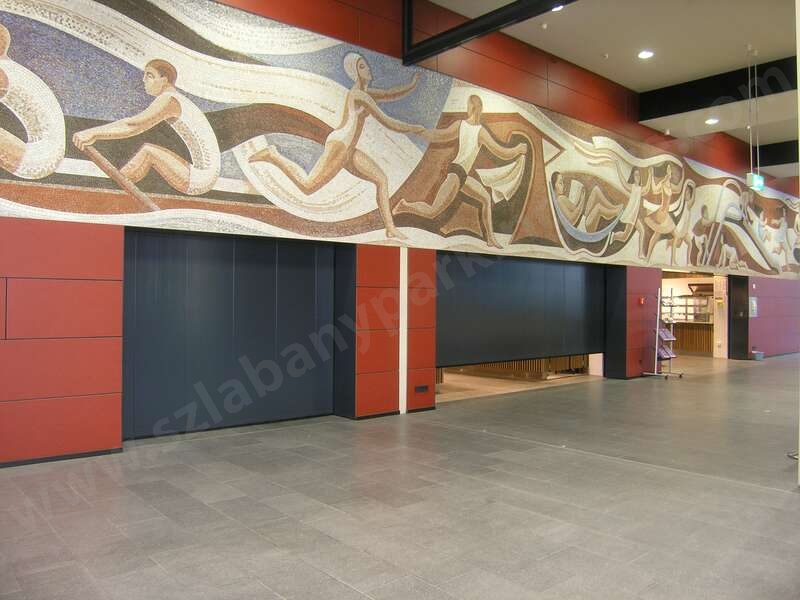

Brama ognioodporna i dymoszczelna opuszczana JN-AO30 EI 30 C2 Sa / S200 – skuteczna ochrona przeciwpożarowa w ograniczonej przestrzeni

Idealne rozwiązanie tam, gdzie liczy się każdy centymetr przestrzeni

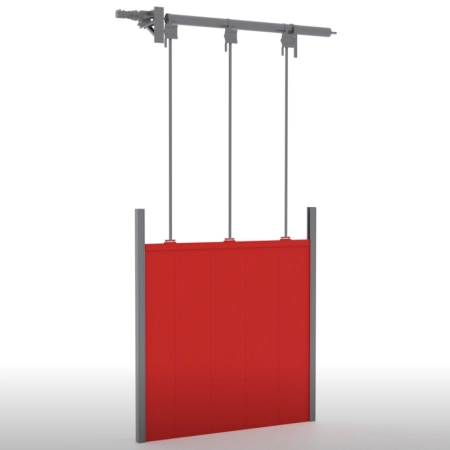

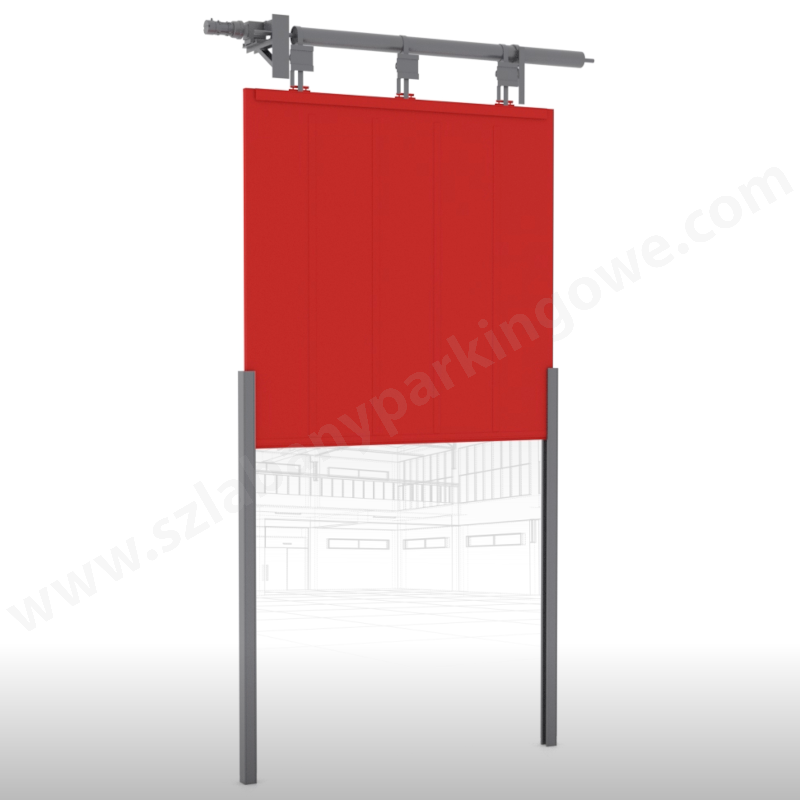

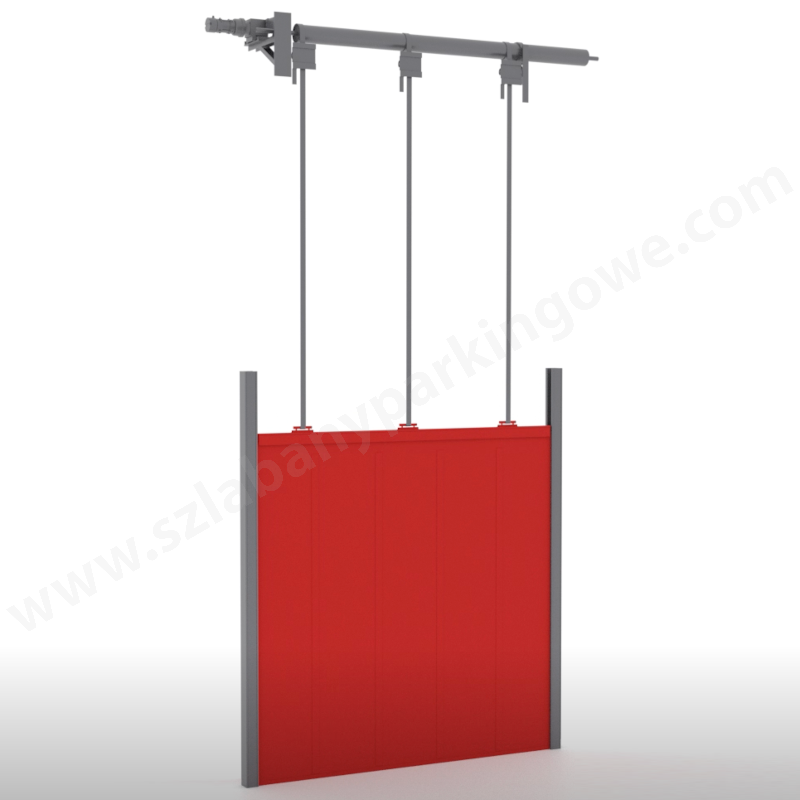

Brama ognioodporna opuszczana JN-AO30 EI 30 C2 Sa / S200 została zaprojektowana z myślą o obiektach, w których zastosowanie tradycyjnych bram przesuwnych jest utrudnione ze względu na ograniczoną ilość miejsca. Konstrukcja podnoszona pionowo pozwala efektywnie zabezpieczać przejścia technologiczne, ciągi komunikacyjne oraz strefy pożarowe bez zajmowania przestrzeni bocznej.

W przypadku ograniczonej wysokości nadproża możliwe jest zastosowanie wersji teleskopowej, która umożliwia montaż nawet w wymagających warunkach architektonicznych.

Certyfikowana odporność ogniowa i skuteczna ochrona przed dymem

Klasyfikacja EI 30 C2 Sa / S200 potwierdza zdolność bramy do ograniczania rozprzestrzeniania się ognia oraz dymu pomiędzy strefami budynku. Szczelna konstrukcja została zaprojektowana tak, aby skutecznie zabezpieczać otwory w ścianach przeciwpożarowych, zwiększając bezpieczeństwo użytkowników i chronionego mienia.

Dymoszczelność w klasach Sa i S200 stanowi istotny element ochrony dróg ewakuacyjnych oraz pomieszczeń wymagających podwyższonego poziomu bezpieczeństwa pożarowego.

Wytrzymałe skrzydło stalowe o wysokiej trwałości

Skrzydło bramy składa się z kilku połączonych ze sobą segmentów tworzących jednolitą, stabilną konstrukcję. Specjalny system łączenia eliminuje widoczne śruby i odkształcenia powierzchni, zapewniając estetyczny wygląd oraz wysoką odporność eksploatacyjną.

Powierzchnia wykonana została z ocynkowanej blachy stalowej o grubości 0,75 mm, natomiast grubość skrzydła wynosi 62 mm. Wypełnienie przeciwpożarowe oraz elementy konstrukcyjne zostały trwale połączone na całej powierzchni, co zwiększa stabilność i niezawodność działania.

Inteligentne sterowanie i niezawodna praca w sytuacjach awaryjnych

Brama wyposażona jest w mikroprocesorowy system sterowania oraz napęd dopuszczony do stosowania w rozwiązaniach przeciwpożarowych. Dzięki możliwości konfiguracji parametrów może pracować jak standardowa brama przemysłowa, współpracując między innymi z sygnalizacją świetlną czy funkcjami automatycznego zamykania.

W przypadku zaniku zasilania system podtrzymania bateryjnego utrzymuje aktualną pozycję bramy przez minimum cztery godziny, a wszystkie funkcje bezpieczeństwa pozostają aktywne również podczas pożaru.

Elastyczna konfiguracja dla nowoczesnych obiektów przemysłowych

JN-AO30 EI 30 C2 Sa / S200 może zostać wyposażona w dodatkowe elementy funkcjonalne, takie jak przeszklenia czy drzwi przejściowe bez progu. Dostępność wersji dwu- i trzysegmentowej pozwala dopasować rozwiązanie do wymagań konkretnego obiektu oraz parametrów otworu montażowego.

Możliwość integracji z systemami sygnalizacji pożaru i monitorowania stanu pracy sprawia, że brama doskonale wpisuje się w nowoczesne systemy ochrony przeciwpożarowej budynków przemysłowych, logistycznych i użyteczności publicznej.

Poniżej znajduje się szczegółowa specyfikacja techniczna bramy podnoszonej ppoż JN-AO30 EI 30 C2 Sa / S200. Zestawienie obejmuje najważniejsze parametry konstrukcyjne, wyposażenie standardowe oraz dostępne opcje konfiguracji.

Dane techniczne bramy przeciwpożarowej JN-AO30 EI 30 C2 Sa / S200

Model	JN-AO30 EI 30 C2 Sa / S200
Typ produktu	Brama podnoszona przeciwpożarowa
Klasa odporności ogniowej	EI₂ 30 C
Charakterystyka	Ognioodporna i samoczynnie zamykająca się
Trwałość samozamykania	Klasa C2 (10 000 cykli pracy)
Opcjonalnie	Szczelność dymowa Sa lub ochrona przed dymem S200
Skrzydło bramy	Prowadzone w profilach montowanych bocznie
Zabezpieczenie	Zabezpieczenie przed opadnięciem zgodne z DIN EN 12604
Materiał skrzydła i prowadnic	Ocynkowana blacha stalowa
Wysokość światła przejazdu	Wg projektu
Szerokość światła przejazdu	Wg projektu
Wysokość nadproża	Wg projektu
Napęd	Napęd przeciwpożarowy 400 V / 16 A z regulatorem odśrodkowym zapewniającym kontrolowaną prędkość zamykania
Zasilanie	400 V / 16 A
Wymiary szafy sterowniczej	400 × 500 × 210 mm
System podtrzymania otwarcia	Testowany przez VdS, z podtrzymaniem bateryjnym do około 4 godzin oraz czujkami dymu
Przycisk zwalniający	1 czerwony przycisk kołyskowy
Sygnalizacja	1 nadajnik sygnału optyczno-akustycznego
Zamknięcie dolne	Samonadzorująca listwa bezpieczeństwa
Działanie przy zaniku zasilania	Funkcja ryglowania i zamykania zachowana także podczas awarii zasilania
Sterowanie	Podwójny przycisk natynkowy
Tryb pracy	Tryb czuwakowy (Dead Man)
Instalacja elektryczna	Kanał kablowy z tworzywa sztucznego w kolorze jasnoszarym

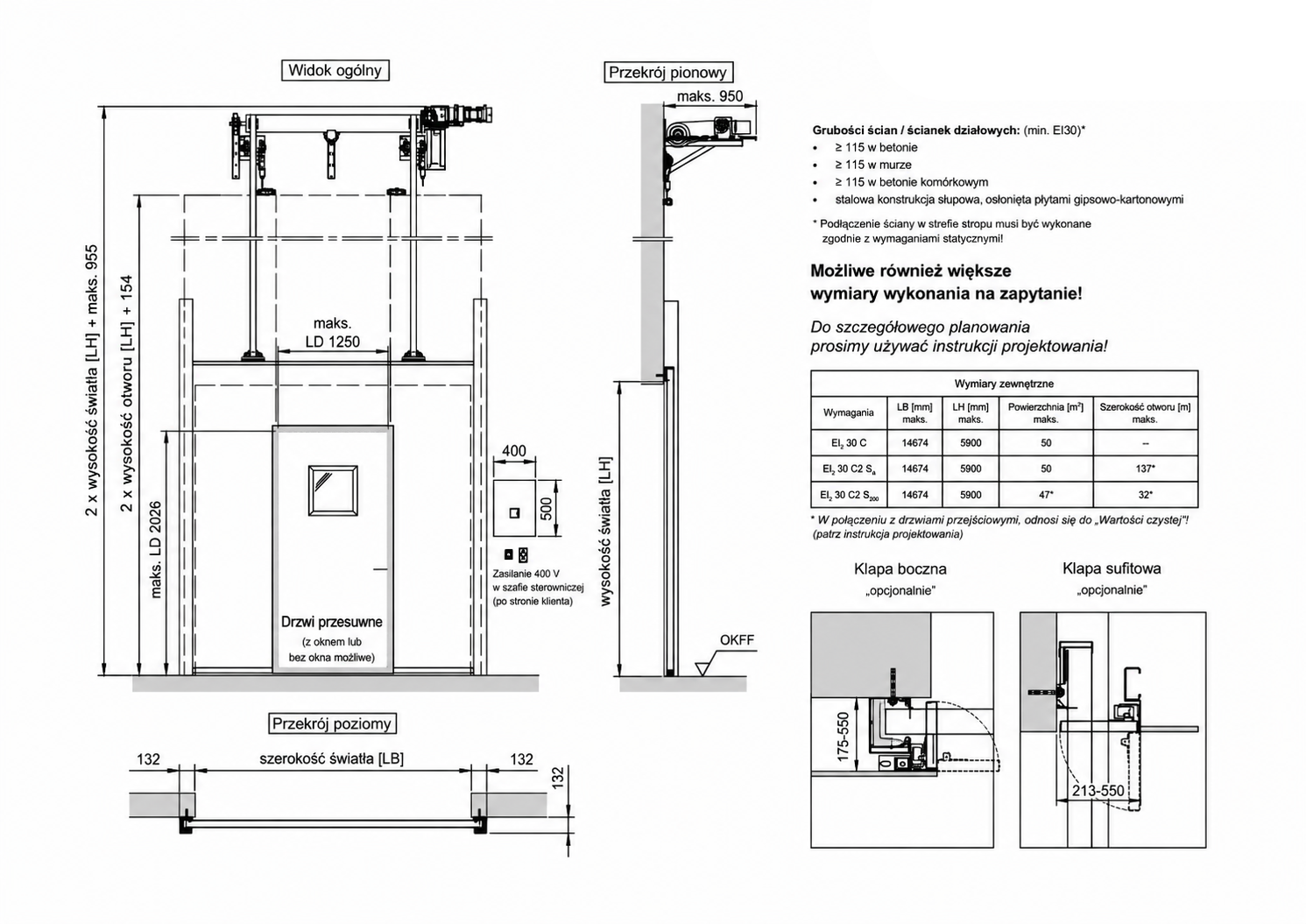

Brama podnoszona ppoż JN-AO30 EI 30 C2 Sa / S200 dostępna jest w wymiarach podanych na rysunku technicznym. Istnieje możliwość wykonania bramy na wymiar zgodnie z wymaganiami inwestycji.
Wymiary bramy ppoż JN-AO30 EI 30 C2 Sa / S200
